In diesem Kapitel betrachten wir einige fortgeschrittene Funktionen von Matplotlib, die für die wissenschaftliche Datenvisualisierung besonders nützlich sind.

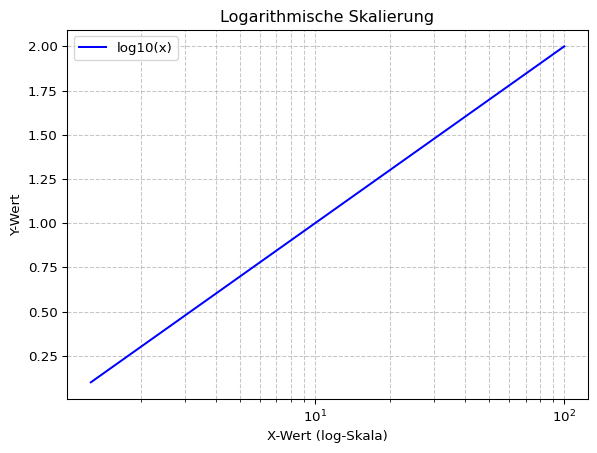

Logarithmische Skalen werden oft verwendet, wenn Werte große Größenordnungen umfassen.
import matplotlib.pyplot as plt
import numpy as np
x = np.logspace(0.1, 2, 100)
y = np.log10(x)
plt.plot(x, y, label='log10(x)', color='b')
plt.xscale('log')
plt.xlabel('X-Wert (log-Skala)')
plt.ylabel('Y-Wert')
plt.title('Logarithmische Skalierung')
plt.legend()
plt.grid(True, which='both', linestyle='--', alpha=0.7)
plt.show()

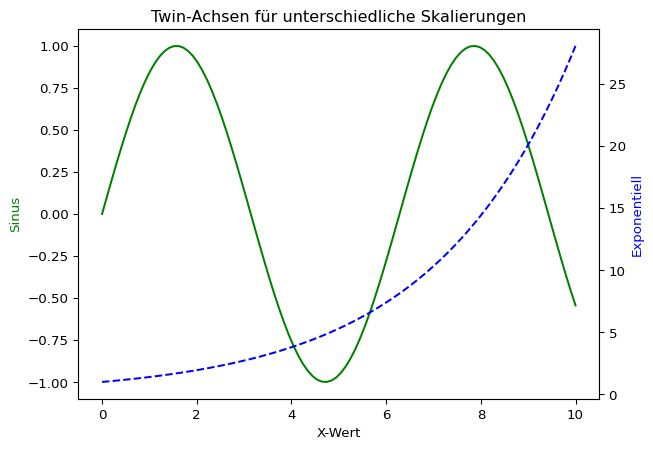

Manchmal möchte man zwei verschiedene y-Achsen in einem Plot darstellen.
x = np.linspace(0, 10, 100)
y1 = np.sin(x)
y2 = np.exp(x / 3)
fig, ax1 = plt.subplots()
ax2 = ax1.twinx()
ax1.plot(x, y1, 'g-', label='sin(x)')
ax2.plot(x, y2, 'b--', label='exp(x/3)')
ax1.set_xlabel('X-Wert')
ax1.set_ylabel('Sinus', color='g')
ax2.set_ylabel('Exponentiell', color='b')
ax1.set_title('Twin-Achsen für unterschiedliche Skalierungen')
plt.show()

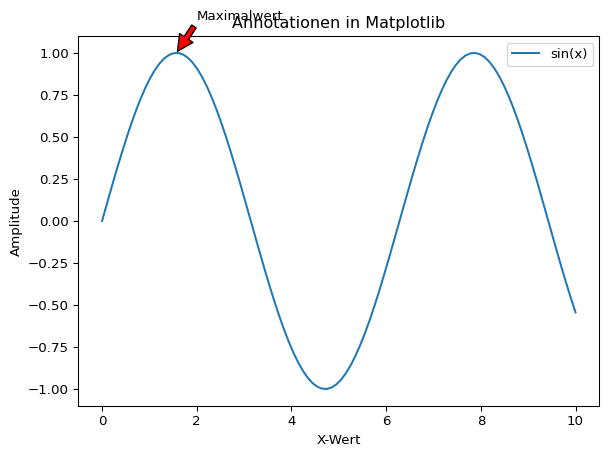

Wichtige Punkte oder Werte in einem Diagramm können mit Annotationen hervorgehoben werden.
x = np.linspace(0, 10, 100)
y = np.sin(x)
plt.plot(x, y, label='sin(x)')
plt.xlabel('X-Wert')
plt.ylabel('Amplitude')
plt.title('Annotationen in Matplotlib')
plt.annotate('Maximalwert', xy=(np.pi/2, 1), xytext=(2, 1.2),
arrowprops=dict(facecolor='red', shrink=0.05))
plt.legend()
plt.show()
Diese erweiterten Funktionen helfen dabei, wissenschaftliche Plots noch informativer zu gestalten. Im nächsten Kapitel werden wir Best Practices und typische Fehler in der wissenschaftlichen Visualisierung betrachten.
