Kenngrößen und Beschreibung von Verteilungen in R

Lukas Arnold

Simone Arnold

Florian Bagemihl

Matthias Baitsch

Marc Fehr

Franca Hollmann

Maik Poetzsch

Sebastian Seipel

2026-03-19

Übersicht Dataframes für diese Folien

Name	Inhalt
`d_ns_m`	Monatswerte für Niederschläge in Bochum
`d_ns_m_2008`	Monatswerte im Jahr 2008 (Bochum)
`d_ns_m_2010`	Monatswerte im Jahr 2010 (Bochum)
`d_ns_m_0810`	Monatswerte in den Jahren 2008 und 2010 (Bochum)
`d_ns_m_nha_trang_2015`	Monatswerte der Niederschläge in Nha Trang 2015

Quellen: https://www.dwd.de und https://www.gso.gov.vn

1 Kenngrößen von Verteilungen berechnen

Berechnung von Kenngrößen

Lagemaße

Funktion	Berechnet
`mean(x)`	Arithmetisches Mittel
`median(x)`	Median

Keine Funktionen für Modus und geometrisches/harmonisches Mittel

Streumaße

Funktion	Berechnet
`max(x) - min(x)`	Spannweite $R$
`var(x)`	Empirische Varianz $\tilde{s}^2$
`sd(x)`	Empirische Standardabweichung $\tilde{s}$

Keine Funktion für AD-Streuung

Spalten von Dataframes mit `$`

Dataframe

d <- tibble(
  A = c(1, 2, 3, 4, 5, 6),
  B = c(1, 2, 1, 2, 1, 2)
)

Spalten der beiden Merkmale

d$A

[1] 1 2 3 4 5 6

d$B

[1] 1 2 1 2 1 2

$\rightarrow$ Merkmal X von Dataframe d als Array mit d$X

Kenngrößen für Merkmale

Merkmal A

Lagemaße

mean(d$A)

[1] 3.5

median(d$A)

[1] 3.5

Streumaße

max(d$A) - min(d$A)

[1] 5

var(d$A)

[1] 3.5

sd(d$A)

[1] 1.870829

Merkmal B

Lagemaße

mean(d$B)

[1] 1.5

median(d$B)

[1] 1.5

Streumaße

max(d$B) - min(d$B)

[1] 1

var(d$B)

[1] 0.3

sd(d$B)

[1] 0.5477226

Mit echten Daten…

Niederschlag in Bochum

Beobachtungszeitraum: Spannweite von Merkmal `Jahr`

max(d_ns_m$Jahr) - min(d_ns_m$Jahr)

[1] 86

Mittelwert, Median und Standardabweichung

Im Jahr 2008

mean(d_ns_m_2008$Niederschlag)

[1] 72.45

median(d_ns_m_2008$Niederschlag)

[1] 71.8

sd(d_ns_m_2008$Niederschlag)

[1] 22.23447

Im Jahr 2010

mean(d_ns_m_2010$Niederschlag)

[1] 73.05

median(d_ns_m_2010$Niederschlag)

[1] 70.15

sd(d_ns_m_2010$Niederschlag)

[1] 46.71366

(Zahlenwerte aus dem Skript)

Bestimmte Werte darstellen mit `geom_vline()` und `geom_hline()`

Minimalbeispiel (mit Dataframe)

d <- tibble(A = c(1, 2, 3), B = c(0, 4, 5))
ggplot(data = d) +
  geom_hline(mapping = aes(yintercept = A)) + geom_vline(mapping = aes(xintercept = B))

Schnittpunkte mit Achsen via xintercept bzw. yintercept

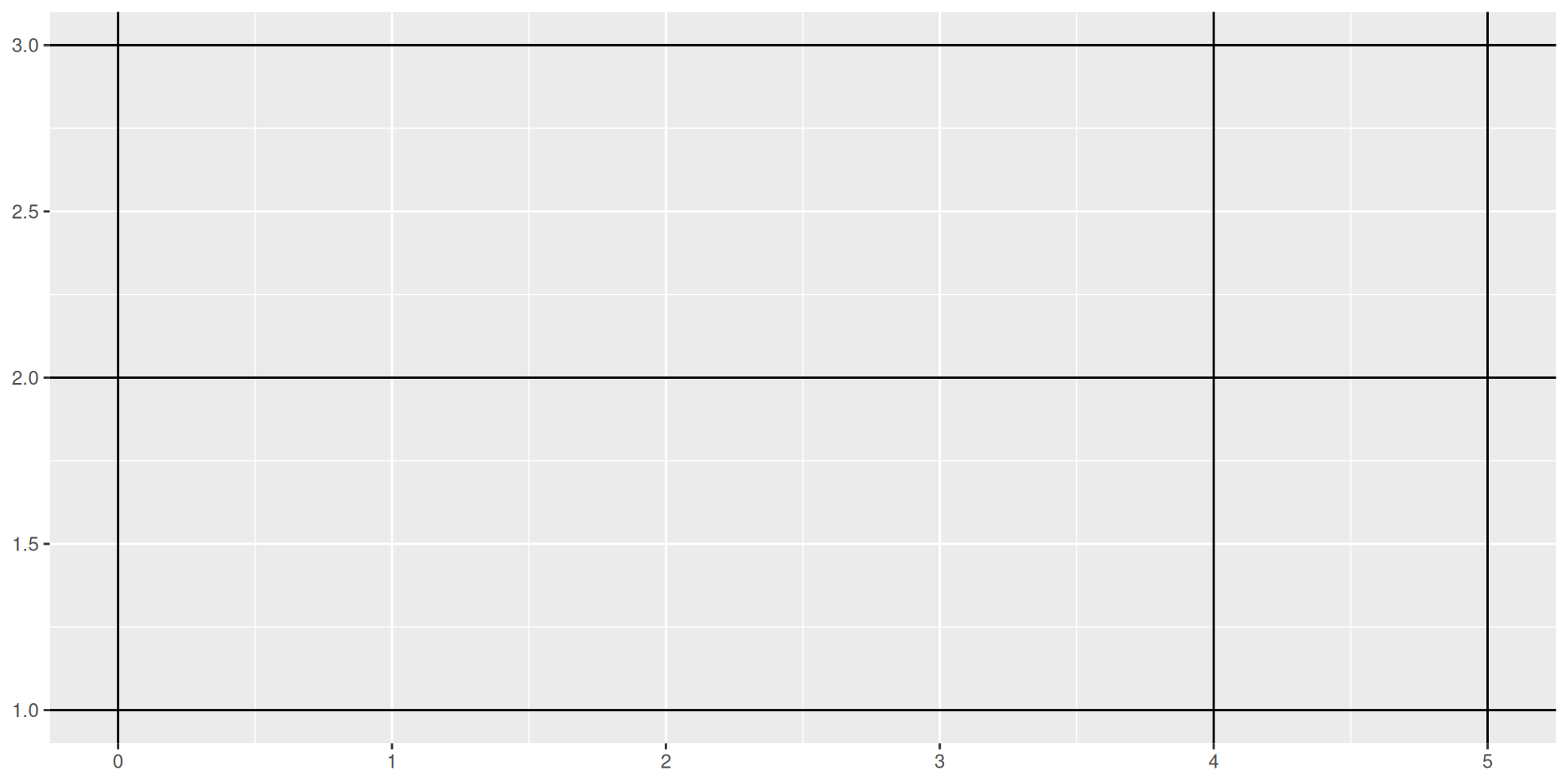

Minimalbeispiel (mit Zahlenwerten)

ggplot() +
  geom_hline(yintercept = c(1, 2, 3)) + geom_vline(xintercept = c(0, 4, 5))

Werte können auch direkt angegeben werden (anstatt aus Dataframe)
Dann kein Mapping erforderlich

Mit echten Daten…

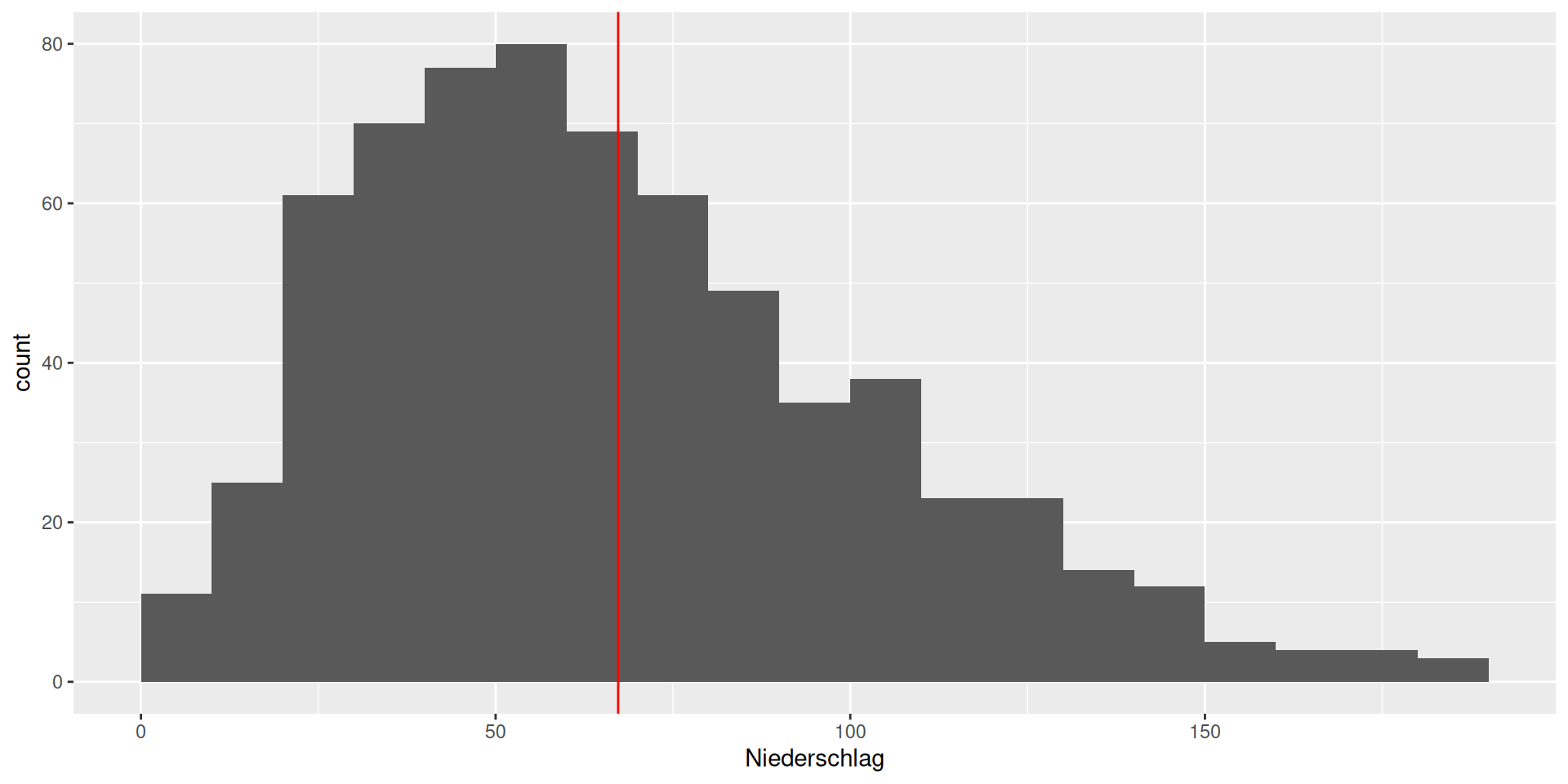

Histogramm mit Mittelwert

ggplot(data = d_ns_m) +
  geom_histogram(mapping = aes(x = Niederschlag), binwidth = 10, boundary = 0) +
  geom_vline(xintercept = mean(d_ns_m$Niederschlag), color = "red")

Ohne c(...) wenn nur ein Wert dargestellt werden soll
Linienfarbe mit color

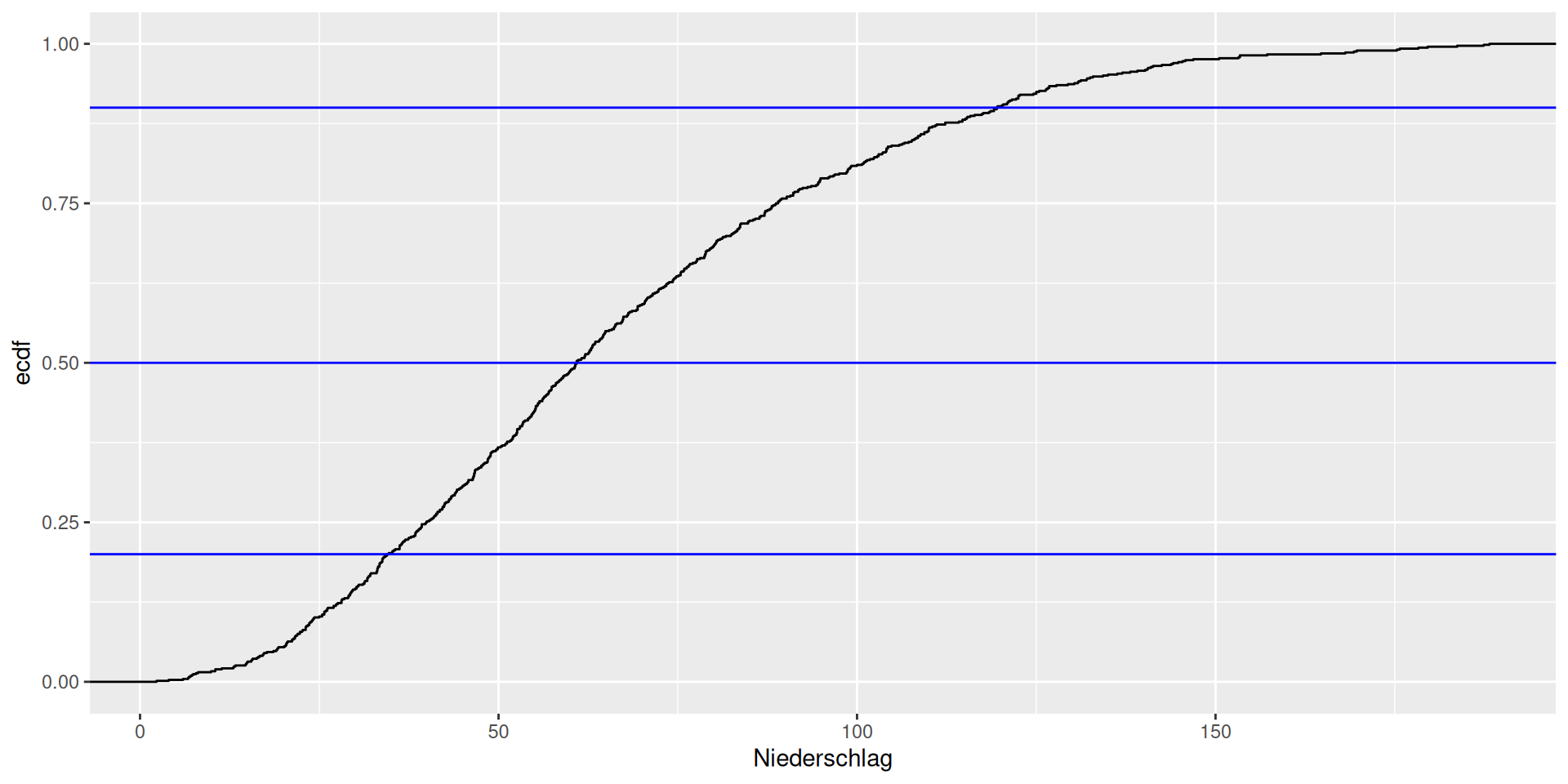

Mit emp. Verteilungsfunktion

ggplot(data = d_ns_m) +
  geom_step(mapping = aes(x = Niederschlag), stat = "ecdf") +
  geom_hline(yintercept = c(0.2, 0.5, 0.9), color = "blue")

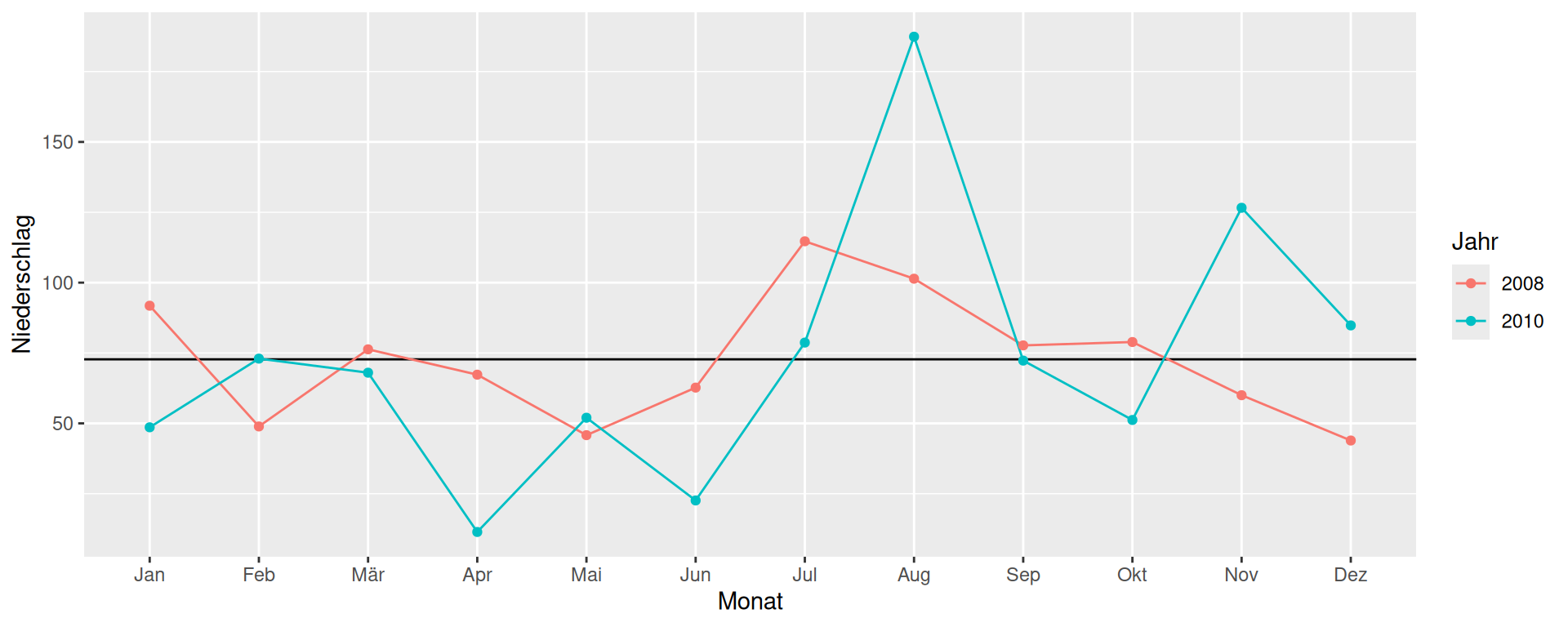

Monatsniederschläge mit Mittelwert

ggplot(data = d_ns_m_0810, mapping = aes(x = Monat, y = Niederschlag, group = Jahr, color = Jahr)) +
  geom_hline(yintercept = mean(d_ns_m_0810$Niederschlag)) +
  geom_line() + geom_point()

3 Layer übereinander, Reihenfolge beachten
Linien mit geom_line() (später im Detail)

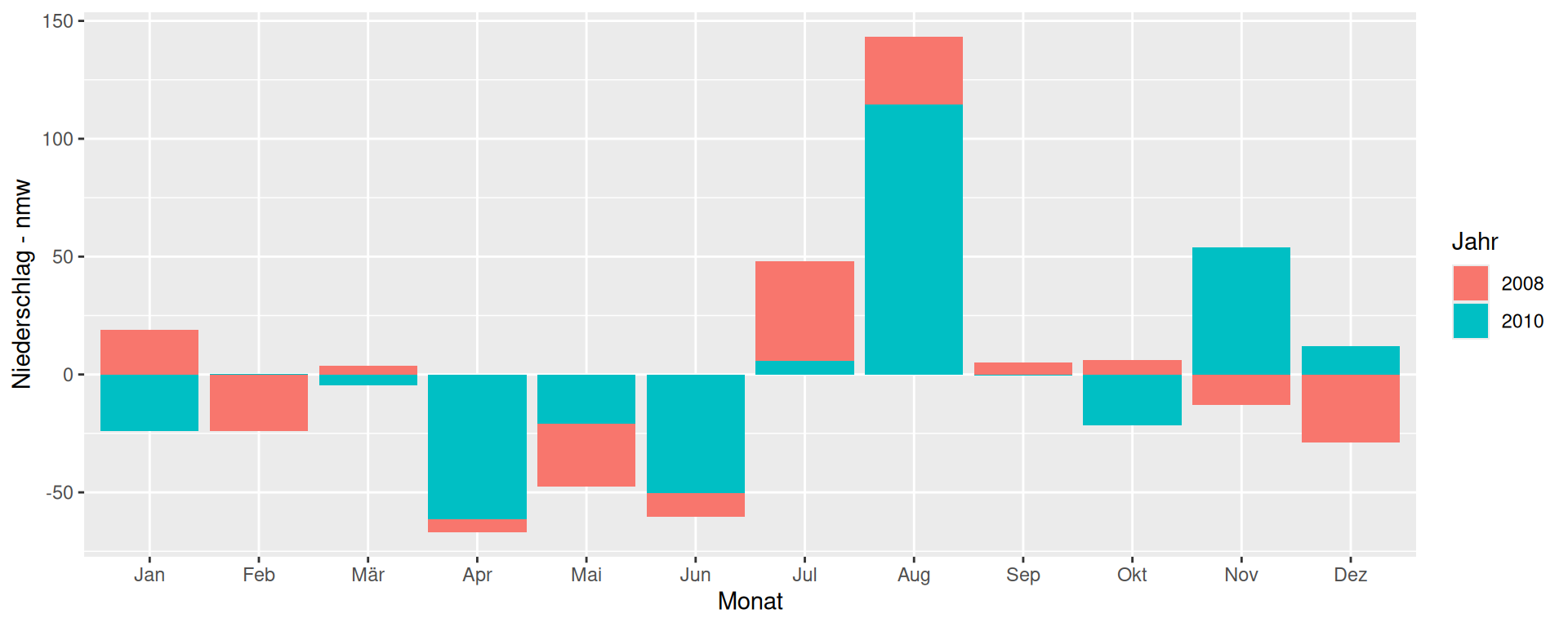

Abweichungen vom Mittelwert

nmw <- mean(d_ns_m_0810$Niederschlag)
ggplot(data = d_ns_m_0810) +
  geom_col(mapping = aes(x = Monat, y = Niederschlag - nmw, fill = Jahr))

Mittelwert abziehen
Säulen nebeneinander mit position = "dodge

2 Quantile berechnen mit `quantile()`

Funktion `quantile()`

d <- tibble(X = c(1, 2, 2, 4, 4, 6, 6, 6, 9, 10, 10, 12, 13, 13, 13, 16, 17, 18, 19, 20))
quantile(d$X, probs = c(0.2, 0.25, 0.5, 0.9), type = 2)

 20%  25%  50%  90%
 4.0  5.0 10.0 18.5

Funktionsweise

Gesuchte Quantilen mit probs = c(...) angeben
Es gibt verschiedene Definitionen der Quantilwerte
Unsere Definition mit type = 2
Ergebnis ist ein Named Vector

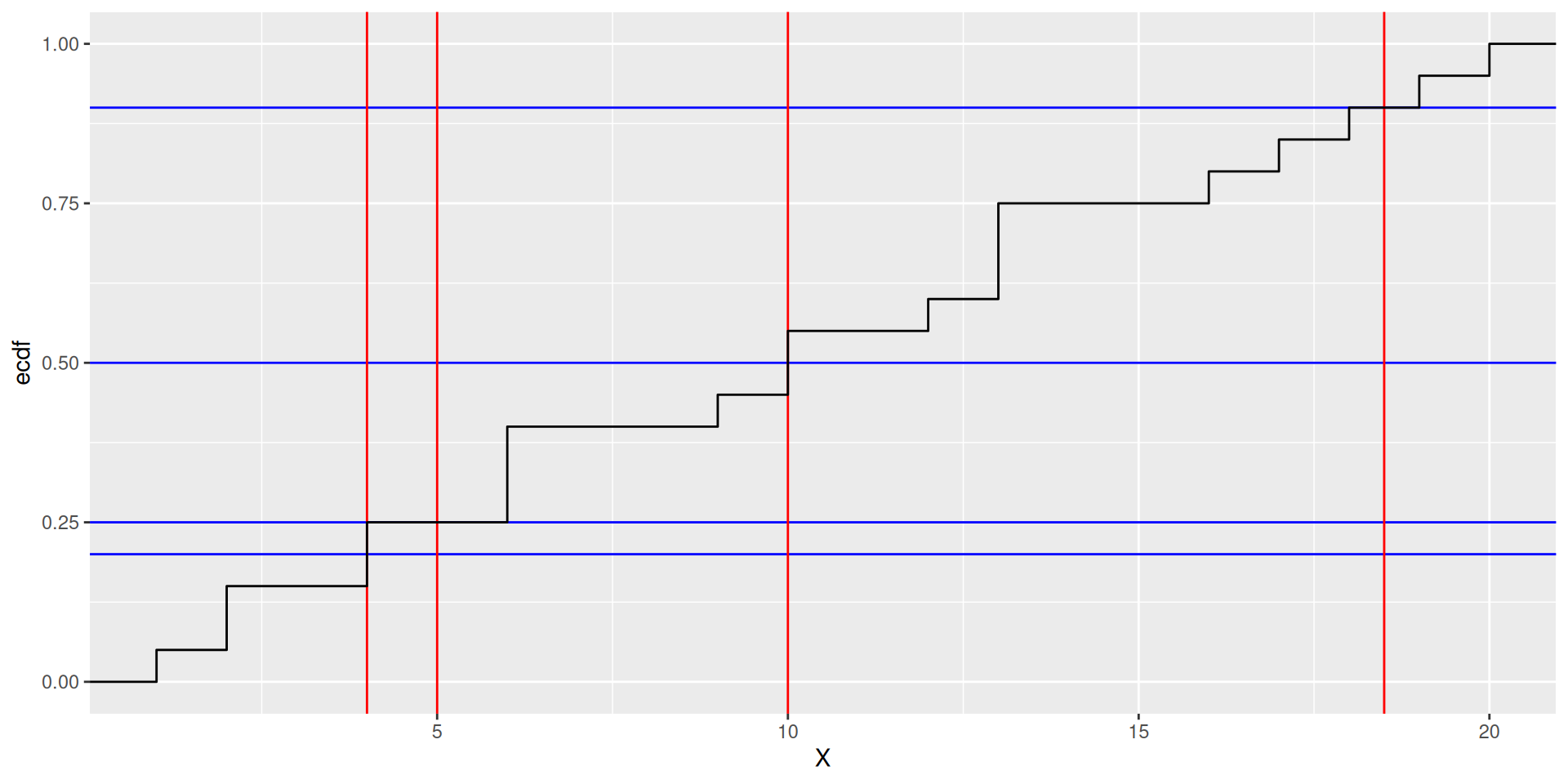

Quantile und emp. Verteilungsfunktion

p <- c(0.2, 0.25, 0.5, 0.9)
q <- quantile(d$X, p, type = 2)
ggplot(data = d) +
  geom_hline(yintercept = p, color = "blue") + geom_vline(xintercept = q, color = "red") +
  geom_step(mapping = aes(x = X), stat = "ecdf")

Werte und Quantile in Variablen p und q

3 Boxplots mit `geom_boxplot()`

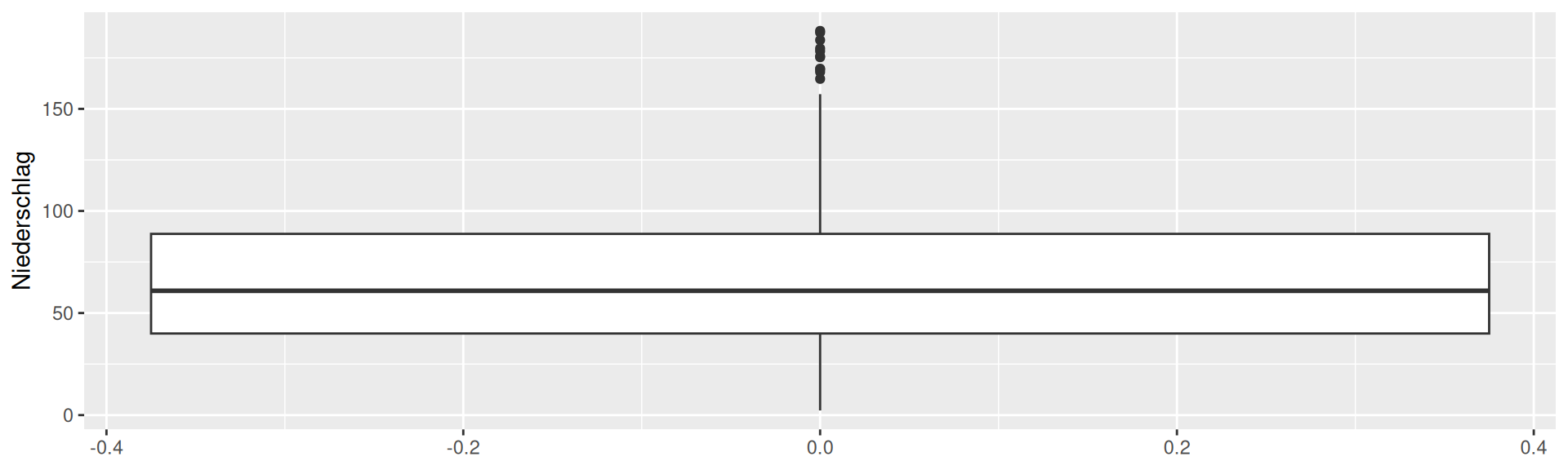

Monatliche Niederschläge Bochum (alle Jahre)

ggplot(data = d_ns_m) +
  geom_boxplot(mapping = aes(y = Niederschlag))

Merkmal für y-Koordinate

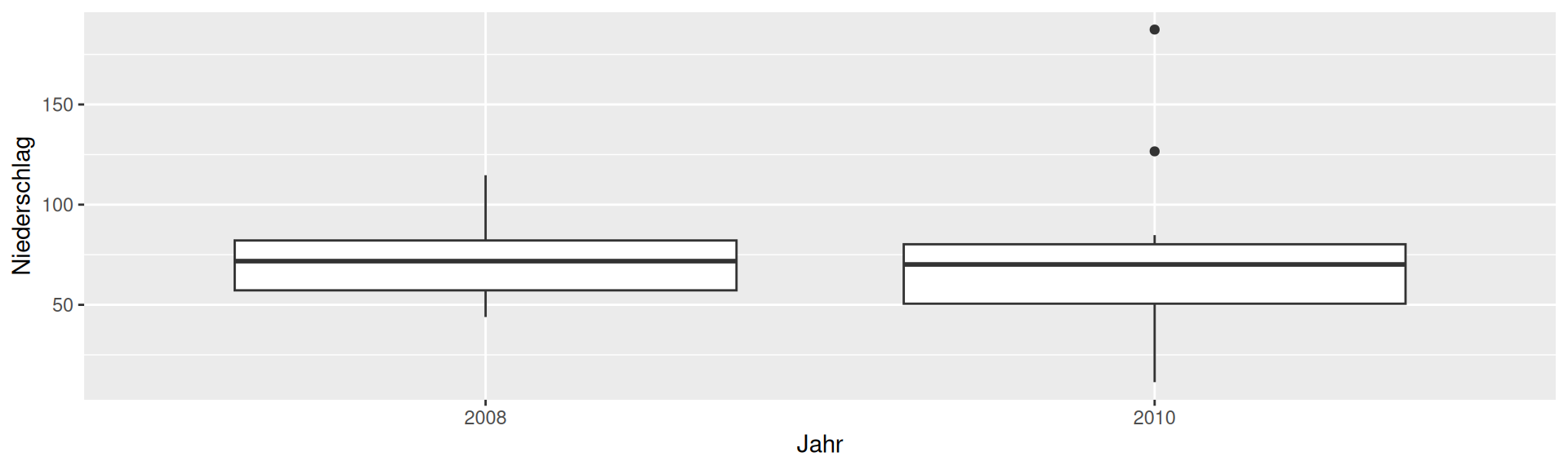

Monatliche Niederschläge Bochum (2008 und 2010)

ggplot(data = d_ns_m_0810) +
  geom_boxplot(mapping = aes(x = Jahr, y = Niederschlag))

Mehrere Boxplots mit Angabe von Merkmal für x-Koordinate
Funktioniert nur für diskretes Merkmal (Details später)

Monatliche Niederschläge (alle Jahre einzeln) 1/2

ggplot(data = d_ns_m) +
  geom_boxplot(mapping = aes(x = Jahr, y = Niederschlag))

Warum funktioniert das nicht?

Merkmal Jahr jetzt mit vielen verschiedenen Ausprägungen
Für ggplot ist das dann ein kontinuierliches Merkmal
Angabe von x wird ignoriert, nur eine Box!

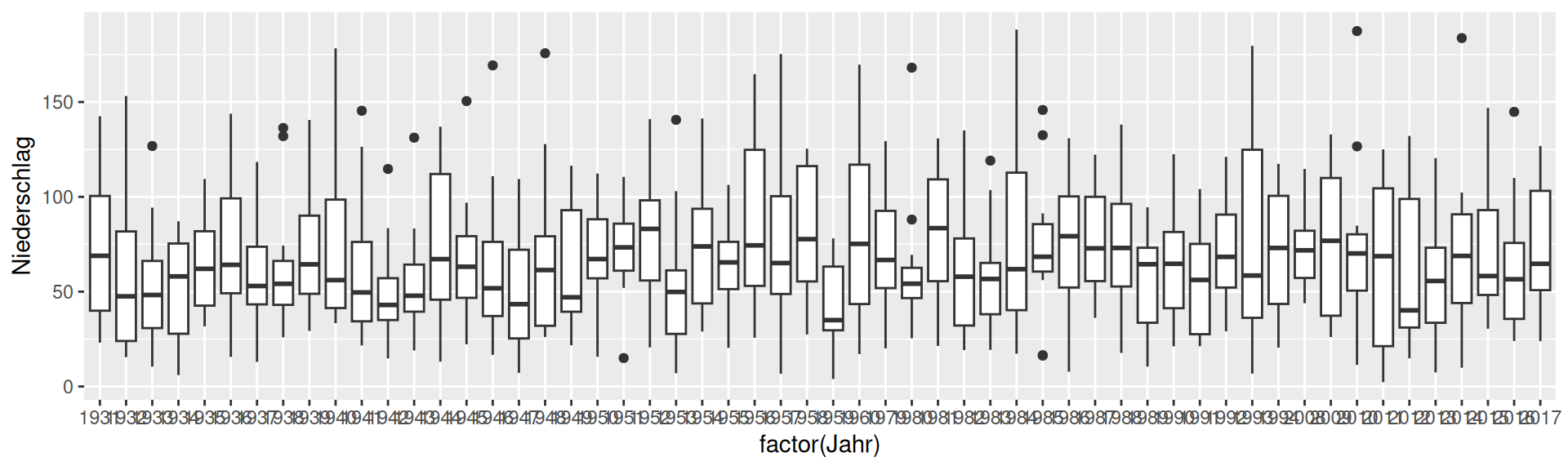

Monatliche Niederschläge (alle Jahre einzeln) 2/2

ggplot(data = d_ns_m) +
  geom_boxplot(mapping = aes(x = factor(Jahr), y = Niederschlag))

Mit factor(Jahr) kennzeichnen, dass Jahr diskretes Merkmal

4 Lorenzkurve und Gini-Koeffizient

Aus dem Paket ineq (installieren)

Beispiel aus dem Skript

Lorenzkurve berechnen

d <- tibble(A = c(4, 4, 4, 4, 4), B = c(1, 1, 1, 1, 16), C = c(2, 3, 4, 5, 6))
lc_A <- Lc(d$A)
lc_B <- Lc(d$B)
lc_C <- Lc(d$C)

Funktion Lc aus Paket ineq

Ergebnis

lc_B$p

[1] 0.0 0.2 0.4 0.6 0.8 1.0

lc_B$L

[1] 0.00 0.05 0.10 0.15 0.20 1.00

Koordinaten $u_j$ mit $p und $v_j$ mit $L

Als Dataframe (Details später)

Eigene Funktion um Ergebnis von Lc in Dataframe zu konvertieren

lc_to_tibble <- function(lc) { tibble(u = lc$p, v = lc$L) }

Beispiel

lc_to_tibble(lc_B)

Eigene Funktion um Dataframe aus Ergebnis von Lc zu erzeugen
Details hierzu später

Bänder mit `geom_ribbon()`

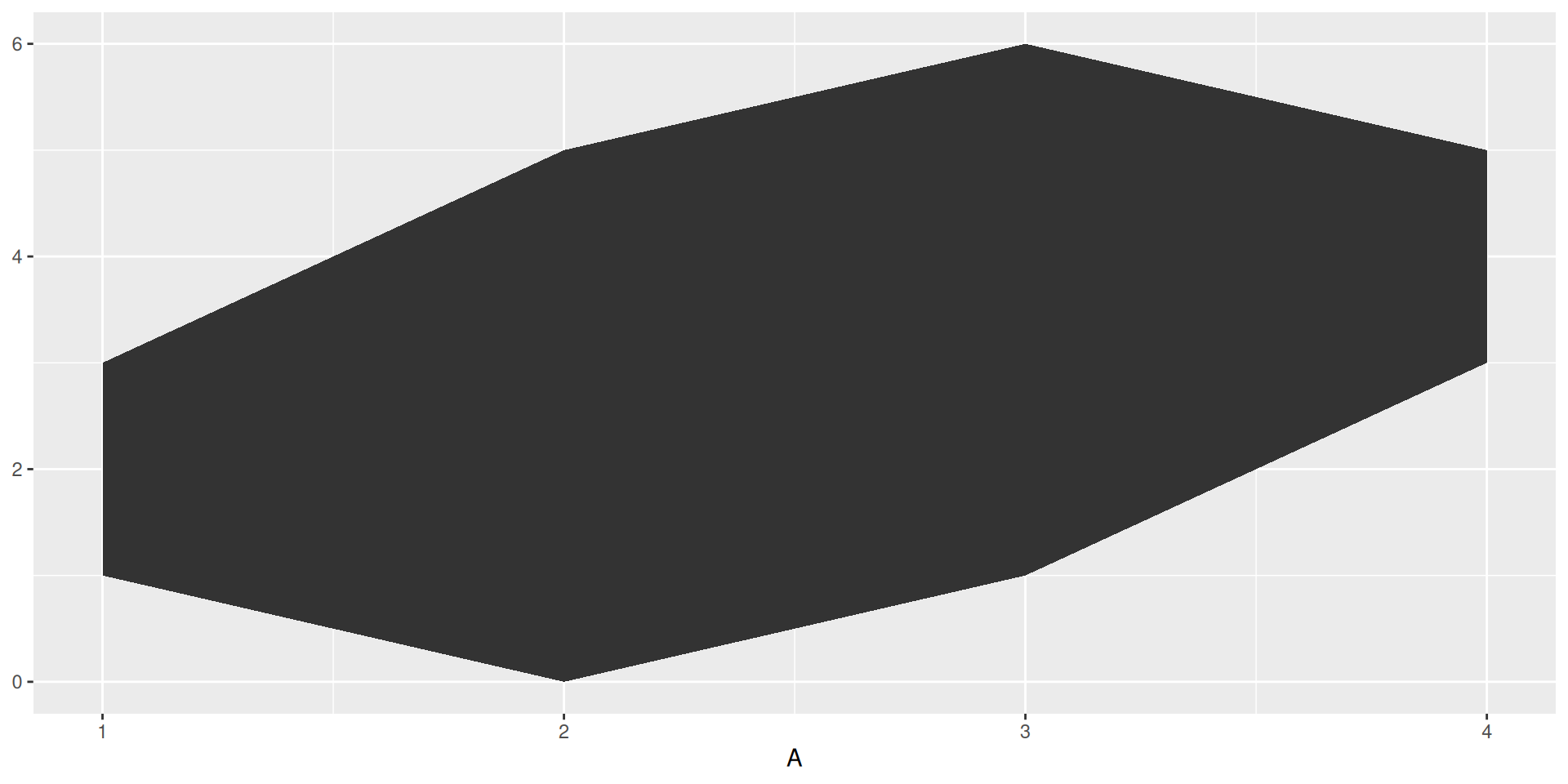

Minimalbeispiel 1/2

d <- tibble(A = c(1, 2, 3, 4), B = c(1, 0, 1, 3), C = c(3, 5, 6, 5))
ggplot(data = d) + geom_ribbon(mapping = aes(x = A, ymin = B, ymax = C))

Plottet Bereich zwischen Wertepaaren ymin und ymax

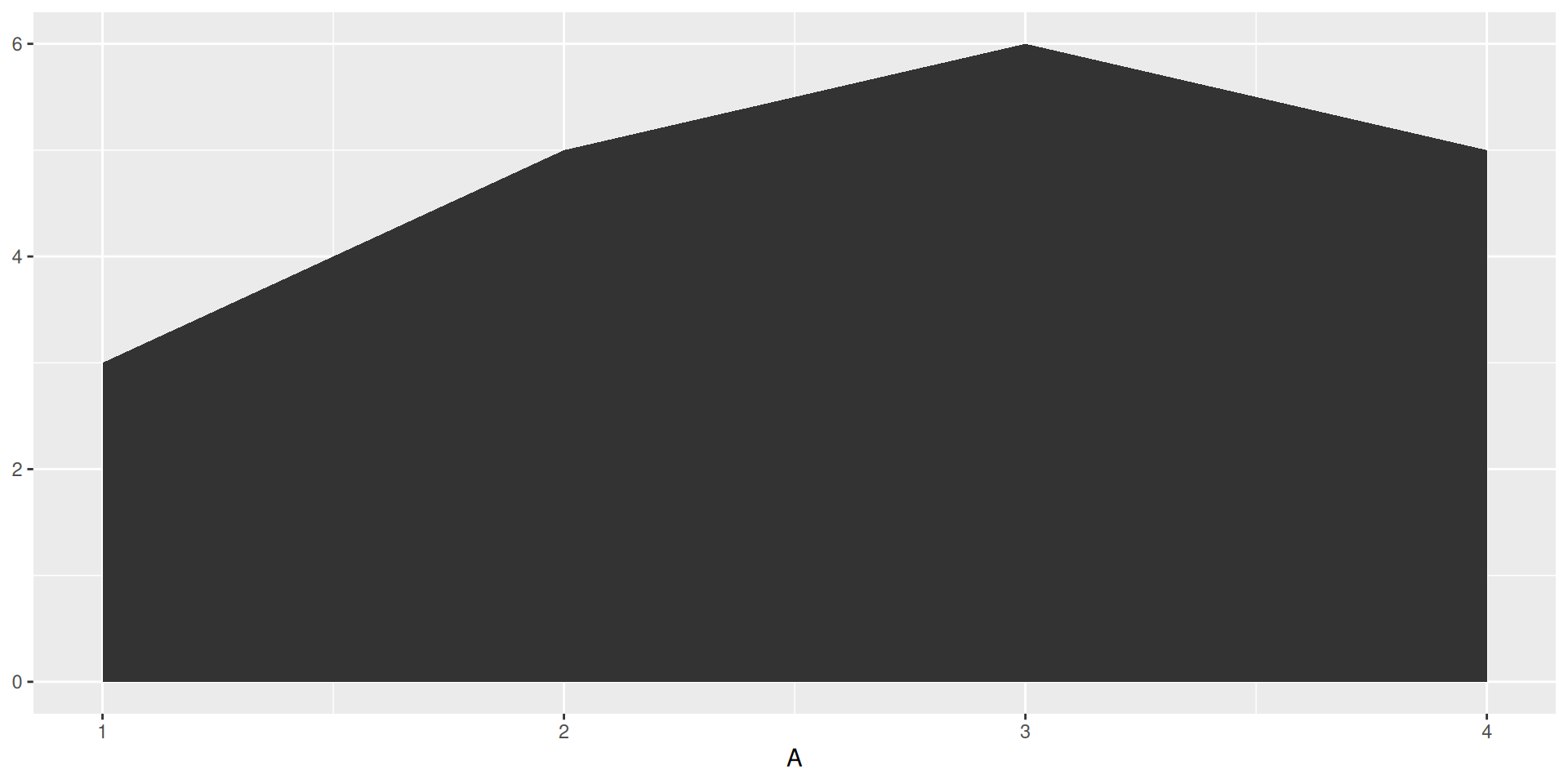

Minimalbeispiel 2/2

ggplot(data = d) +
  geom_ribbon(mapping = aes(x = A, ymax = C, ymin = 0))

Es kann auch ein fester Wert angegeben werden

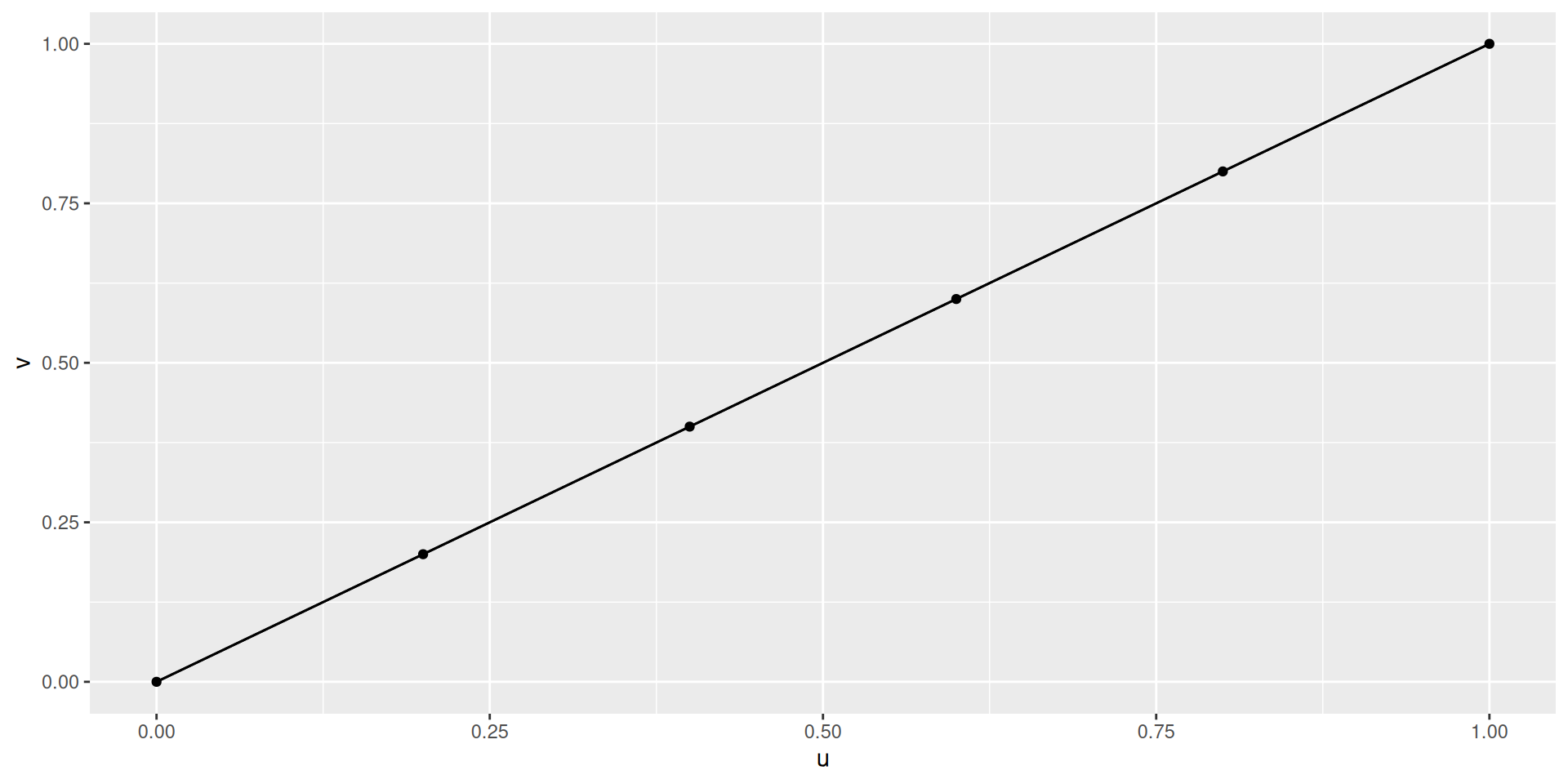

Lorenzkurve Merkmal A (Skript)

ggplot(data = lc_to_tibble(lc_A)) +
  geom_ribbon(mapping = aes(x = u, ymin = v, ymax = u), color = "black", fill = "linen") +
  geom_point(mapping = aes(x = u, y = v))

Farben mit color und fill

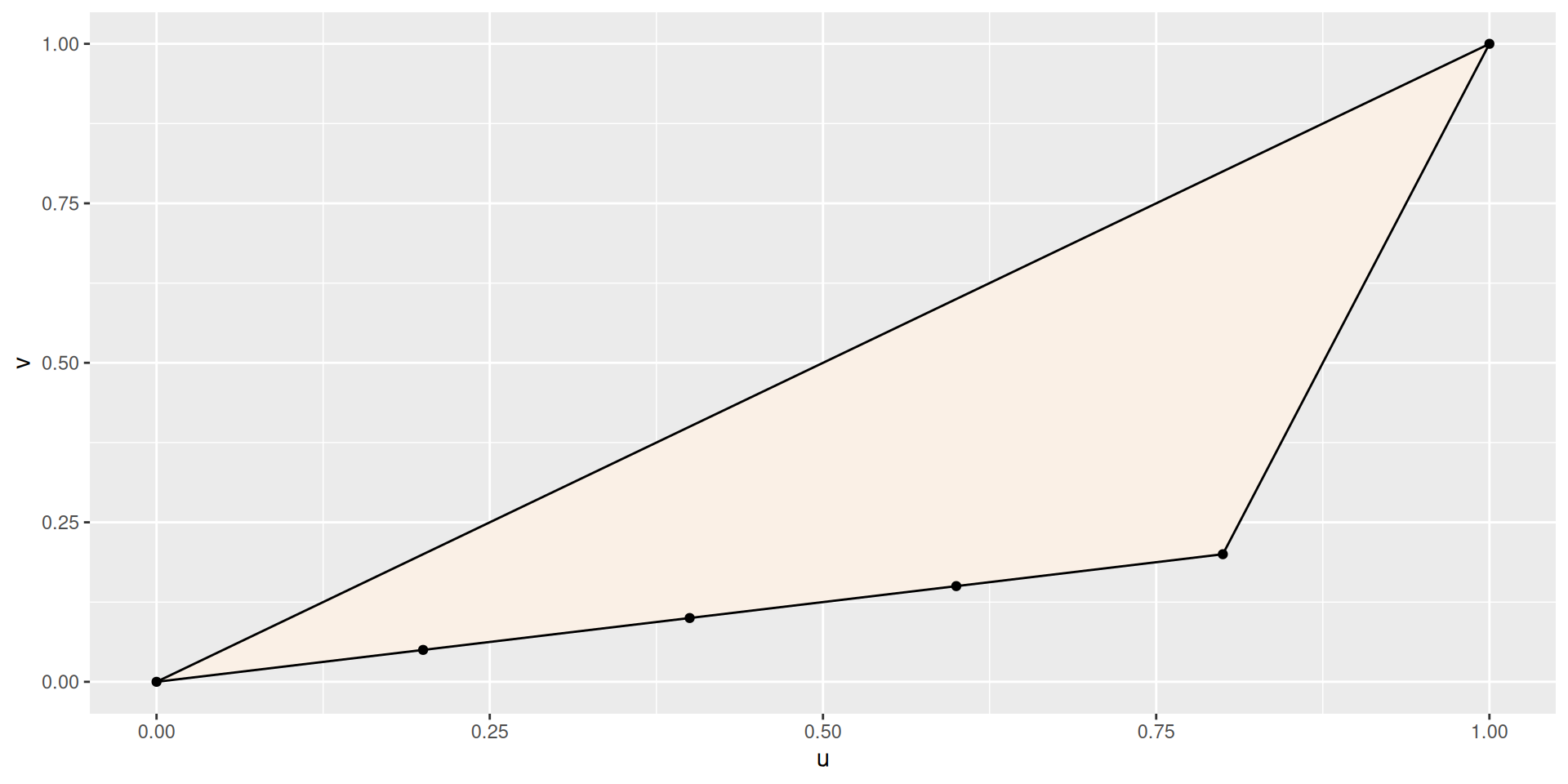

Lorenzkurve Merkmal B (Skript)

ggplot(data = lc_to_tibble(lc_B)) +
  geom_ribbon(mapping = aes(x = u, ymin = v, ymax = u), color = "black", fill = "linen") +
  geom_point(mapping = aes(x = u, y = v))

Farben mit color und fill

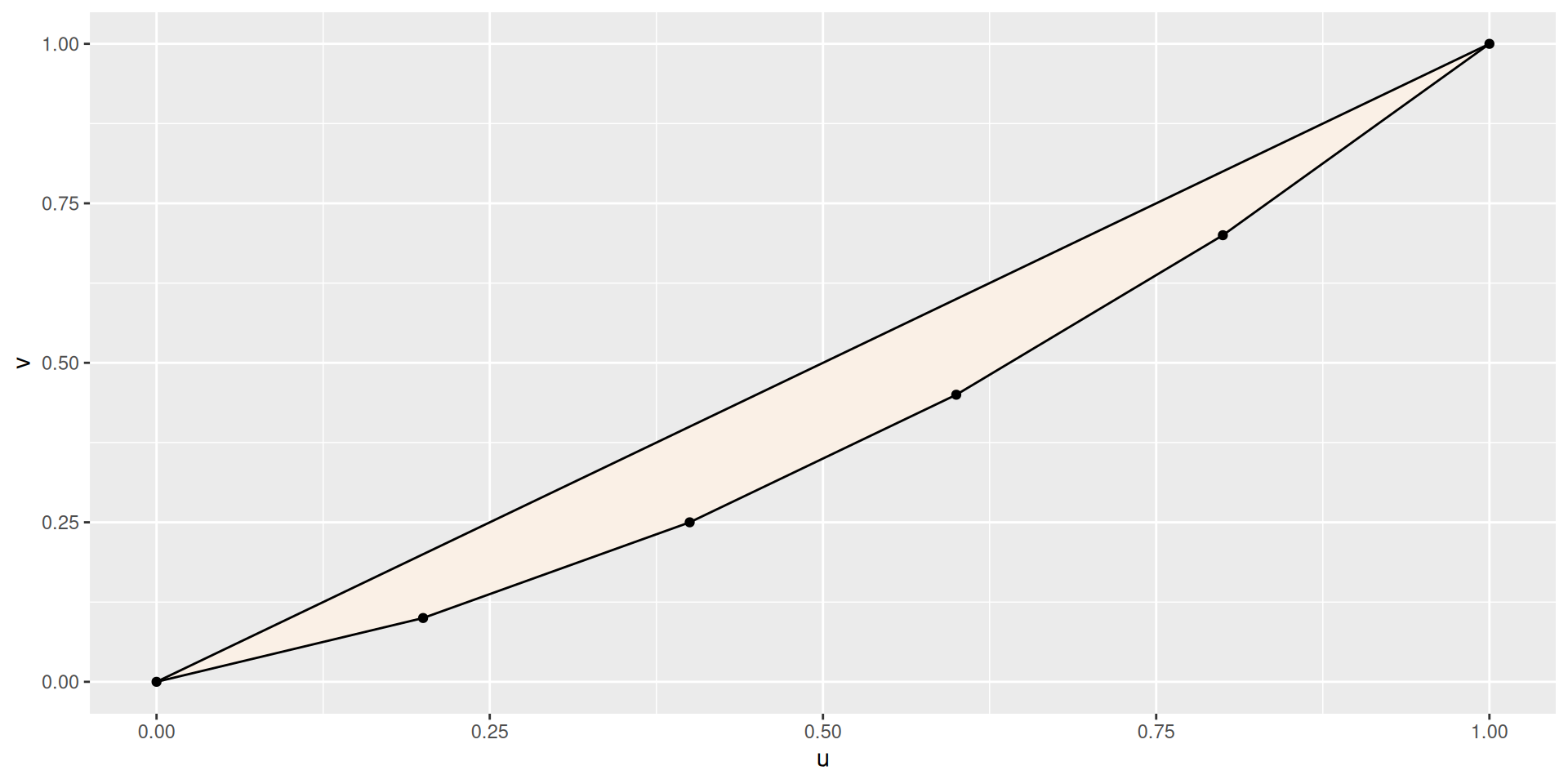

Lorenzkurve Merkmal C (Skript)

ggplot(data = lc_to_tibble(lc_C)) +
  geom_ribbon(mapping = aes(x = u, ymin = v, ymax = u), color = "black", fill = "linen") +
  geom_point(mapping = aes(x = u, y = v))

Farben mit color und fill

Mit echten Daten…

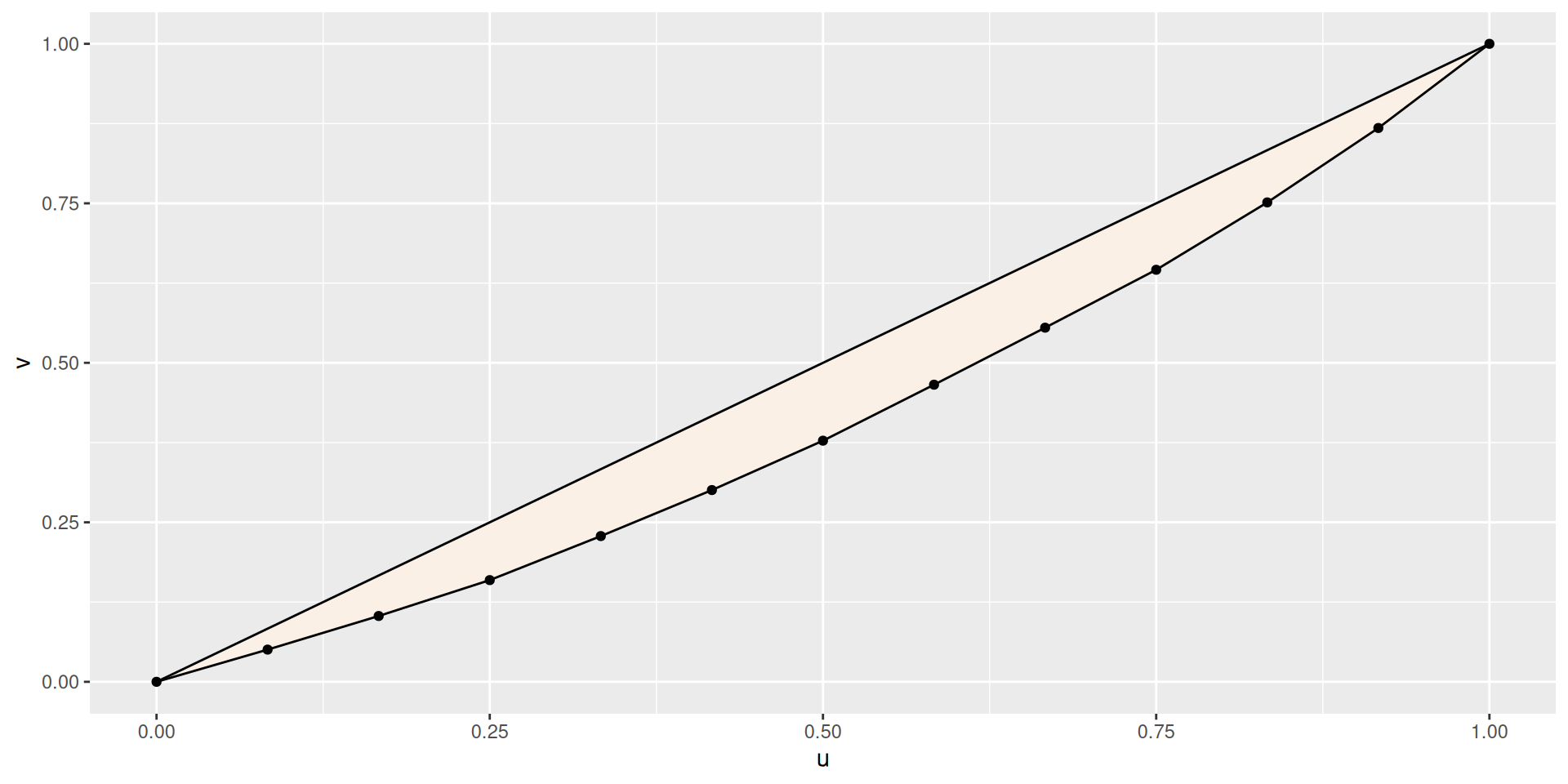

Niederschläge Bochum (2008)

d <- Lc(d_ns_m_2008$Niederschlag)
ggplot(data = lc_to_tibble(d)) +
  geom_ribbon(mapping = aes(x = u, ymin = v, ymax = u), color = "black", fill = "linen") +
  geom_point(mapping = aes(x = u, y = v))

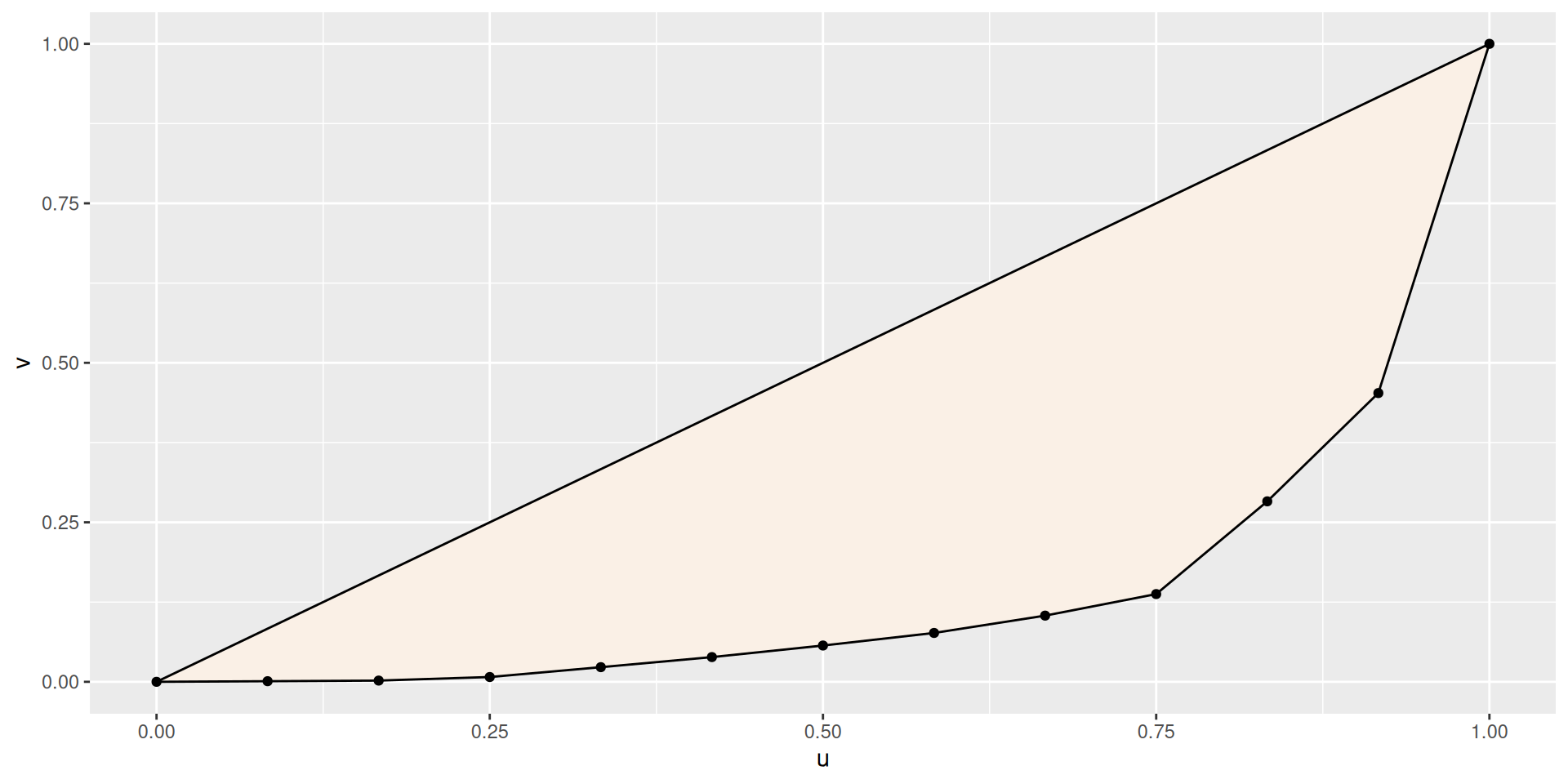

Niederschläge Nha Trang (2015)

d <- Lc(d_ns_m_nha_trang_2015$Niederschlag)
ggplot(data = lc_to_tibble(d)) +
  geom_ribbon(mapping = aes(x = u, ymin = v, ymax = u), color = "black", fill = "linen") +
  geom_point(mapping = aes(x = u, y = v))

Gini-Koeffizient

Wieder aus dem Paket `ineq` (jetzt installiert)

Minimalbeispiel

Gini(c(0, 0, 0, 0, 1))

[1] 0.8

Gini(c(1, 1, 1, 2, 3))

[1] 0.25

Gini(c(1, 1, 1, 1, 1))

[1] 0

Gini(c(10, 10, 10, 10, 10))

[1] 0

Berechnung des Gini-Koeffizienten mit Gini(<Werte>)
Der Wert wird nicht normiert
Normierung auf $G^*$ falls notwendig mit Faktor $n / (n - 1)$

Niederschläge

Gini-Koeffizienten Bochum und Nha Trang

Gini(d_ns_m_2008$Niederschlag)

[1] 0.1656315

Gini(d_ns_m_nha_trang_2015$Niederschlag)

[1] 0.7196082

Lorenz-Münzer-Koeffizienten Bochum und Nha Trang

12 / 11 * Gini(d_ns_m_2008$Niederschlag)

[1] 0.1806889

12 / 11 * Gini(d_ns_m_nha_trang_2015$Niederschlag)

[1] 0.7850271

5 Zusammenfassung

Linien: `geom_hline()` & `geom_vline()`

Werte aus Dataframe

ggplot(data = d) +
  geom_hline(mapping = aes(yintercept = <M>), Argumente) +
  geom_vline(mapping = aes(xintercept = <M>), Argumente)

Werte direkt angegeben

ggplot() +
  geom_hline(yintercept = c(...), Argumente) +
  geom_vline(xintercept = c(...), Argumente)

AES/Argumente	Beschreibung	Optional
xintercept	Schnittpunkte mit x-Achse	Nein
yintercept	Schnittpunkte mit y-Achse	Nein
color	Linienfarbe	Ja
size	Linienstärke	Ja

Boxplots mit `geom_boxplot()`

ggplot(data = d) +
  geom_boxplot(mapping = aes(x = <M>, y = <M>), Argumente)

AES	Beschreibung	Optional
x	Merkmal für x-Achse (diskret)	Ja
y	Merkmal, das dargestellt werden soll	Nein

Argumente	Beschreibung
varwidth	Breite entsprechend Anzahl Werte (TRUE oder FALSE)

Bänder mit `geom_ribbon()`

ggplot(data = d) +
  geom_ribbon(mapping = aes(x = <M>, ymin = <M>, ymax = <M>), Argumente)

AES	Beschreibung	Optional
x	Position auf x-Achse	Nein
ymin	Unterer Wert	Nein
ymax	Oberer Wert	Nein

Argumente	Beschreibung
color	Linienfarbe
fill	Füllfarbe

Funktion	Berechnet
`max(x) - min(x)`	Spannweite \(R\)
`var(x)`	Empirische Varianz \(\tilde{s}^2\)
`sd(x)`	Empirische Standardabweichung \(\tilde{s}\)

Kenngrößen und Beschreibung von Verteilungen in R

Übersicht Dataframes für diese Folien

1 Kenngrößen von Verteilungen berechnen

Berechnung von Kenngrößen

Lagemaße

Streumaße

Spalten von Dataframes mit $

Dataframe

Spalten der beiden Merkmale

Kenngrößen für Merkmale

Merkmal A

Lagemaße

Streumaße

Merkmal B

Lagemaße

Streumaße

Mit echten Daten…

Niederschlag in Bochum

Beobachtungszeitraum: Spannweite von Merkmal Jahr

Mittelwert, Median und Standardabweichung

Im Jahr 2008

Im Jahr 2010

Bestimmte Werte darstellen mit geom_vline() und geom_hline()

Minimalbeispiel (mit Dataframe)

Minimalbeispiel (mit Zahlenwerten)

Mit echten Daten…

Histogramm mit Mittelwert

Mit emp. Verteilungsfunktion

Monatsniederschläge mit Mittelwert

Abweichungen vom Mittelwert

2 Quantile berechnen mit quantile()

Funktion quantile()

Funktionsweise

Quantile und emp. Verteilungsfunktion

3 Boxplots mit geom_boxplot()

Monatliche Niederschläge Bochum (alle Jahre)

Monatliche Niederschläge Bochum (2008 und 2010)

Monatliche Niederschläge (alle Jahre einzeln) 1/2

Warum funktioniert das nicht?

Monatliche Niederschläge (alle Jahre einzeln) 2/2

4 Lorenzkurve und Gini-Koeffizient

Beispiel aus dem Skript

Lorenzkurve berechnen

Ergebnis

Als Dataframe (Details später)

Bänder mit geom_ribbon()

Minimalbeispiel 1/2

Minimalbeispiel 2/2

Lorenzkurve Merkmal A (Skript)

Lorenzkurve Merkmal B (Skript)

Lorenzkurve Merkmal C (Skript)

Mit echten Daten…

Niederschläge Bochum (2008)

Niederschläge Nha Trang (2015)

Gini-Koeffizient

Wieder aus dem Paket ineq (jetzt installiert)

Minimalbeispiel

Niederschläge

Gini-Koeffizienten Bochum und Nha Trang

Lorenz-Münzer-Koeffizienten Bochum und Nha Trang

5 Zusammenfassung

Linien: geom_hline() & geom_vline()

Werte aus Dataframe

Werte direkt angegeben

Boxplots mit geom_boxplot()

Bänder mit geom_ribbon()

Spalten von Dataframes mit `$`

Beobachtungszeitraum: Spannweite von Merkmal `Jahr`

Bestimmte Werte darstellen mit `geom_vline()` und `geom_hline()`

2 Quantile berechnen mit `quantile()`

Funktion `quantile()`

3 Boxplots mit `geom_boxplot()`

Bänder mit `geom_ribbon()`

Wieder aus dem Paket `ineq` (jetzt installiert)

Linien: `geom_hline()` & `geom_vline()`

Boxplots mit `geom_boxplot()`

Bänder mit `geom_ribbon()`
